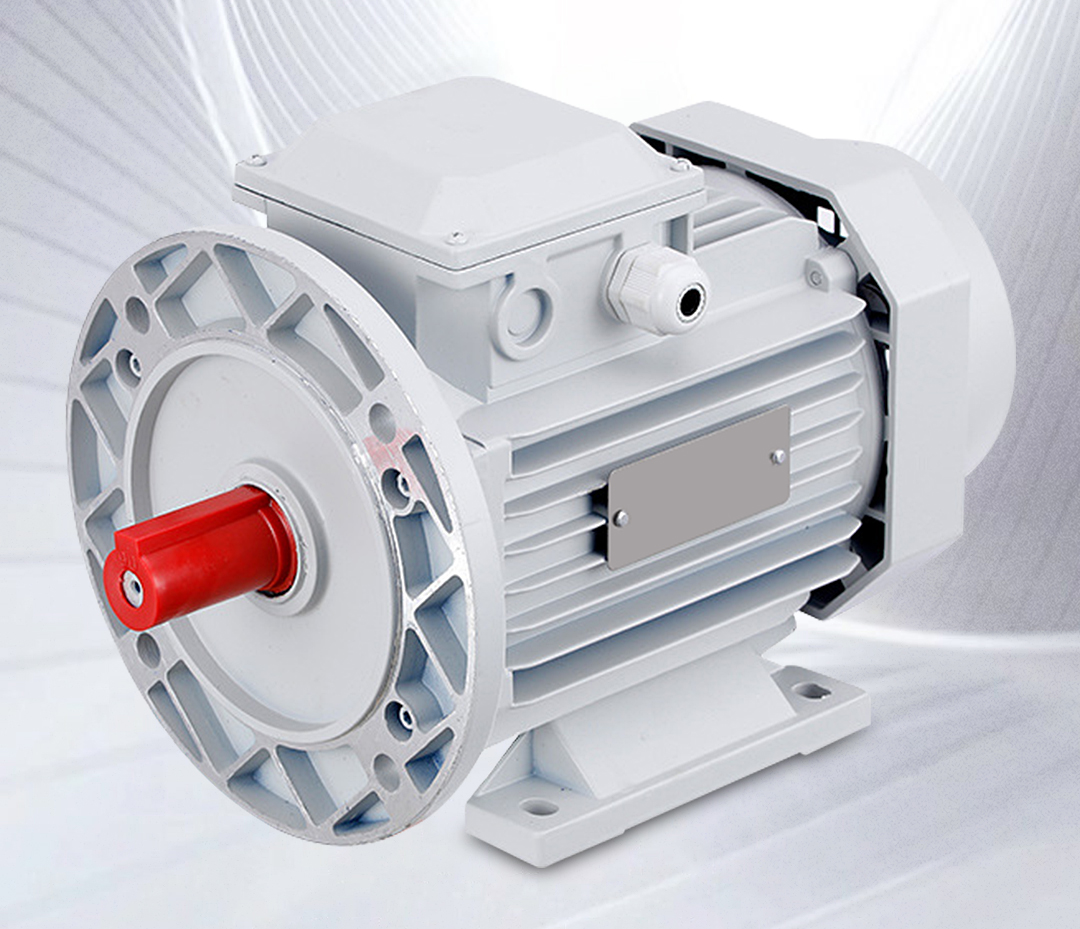

Low-power three-phase motor drop-out scheme
四極定子，槽口數為16，槽口形狀大小槽，外圈為71毫米，內圈直徑44.5毫米，高度為16毫米，類似正方形，槽口為2.0mm,槽寬為4.5mm，客戶選用的繞線為銅線，主線為0.15線840圈重量為68.5克，副線為0.13線圈數位520+160+160，總重量為51g，選用梯形模具繞組。
槽紙機：因槽形為兩種不同規格，所以分別用兩種不同的規格槽片機打槽紙。槽底紙的規格均為（22.5）mm.分兩步打出槽紙。
槽片機：選用直徑為（45）mm的陀螺，槽片杯選用高度為45.8，高62mm。在PLC操作面板上選定槽數16.調試切片模具的距離，打出槽片。
嵌線機：嵌線機選取梳頭高為189mm，寬63.50mm，導條高為200mm，導線頭直徑為53.50mm，高73.30mm.掛線杯高為120mm,直徑為80mm。
1.在梳頭上放下定子.調試機械臂和導條的高度，使機械臂達到固定定子的目的。導條的高度適中，不能高于梳頭太多，也不能低于梳頭。
2.放入槽片紙，方便導線頭帶動槽片嵌進定子內與槽紙形成圓形包圍圈包圍線圈，達到絕緣保護線組的作用。
3.把銅線繞組主線和副線分別掛到掛線杯上，然后按定子的規格把線組依次導入梳頭上。
4.開動電源，把定子放在梳頭上，確認槽片，線組無誤后，啟動嵌線機，嵌線機依據數據把線組嵌進定子內達到嵌線效果。
初整機：根據定子的規格選用壓片底座為長72.5mm，寬72.5mm，模心直徑為43mm，高度為135mm，的TY11.5初整機。由于在嵌線機落線后，兩頭線圈會出現高度不一致的現象，為了使定子有較完美的外型，以利后序加工。
綁線機：上針為136mm，下針為111.5mm（離底座的高度），速度為3（最大速度為5）10秒完成綁線過程.綁線機設備依靠精密的機械傳動、伺服和撥動控制，采用先進的電氣控制系統及智能化的操作界面，能達到自動送線、鉤線、分度，每槽綁、隔槽綁等效果。
終整機：上模直徑為72.5mm下模直徑為72.5mm把綁好的定子完成最后的整形，使定子外形和性能達到最完美的狀態，方便日后加工和日常使用。
